Texto em arco, a sério
No exterior ⌒, lido de cima, ou no interior ⌣, lido de baixo: arraste-o ao longo da circunferência e ele fica dentro do anel.
Em breve para Mac, Windows e Linux · e no navegador
Escreva o texto. Grave a peça.
O Incisio dispõe texto e números de série em anéis, flanges e placas, mantém-nos dentro da área de trabalho e gera o G-code para o seu gravador. No computador ou diretamente no navegador.
Transferir para Mac · Em breveTodas as versões
- 1Área de trabalho
Um anel com raio mínimo e máximo, um disco inteiro ou um retângulo; margem, dimensões e escala sempre à vista.
- 2Ferramenta
Fresa em V, fresa de topo, fresa esférica ou ponta de diamante: sulco e passagens calculados, parâmetros de corte guardados por material.

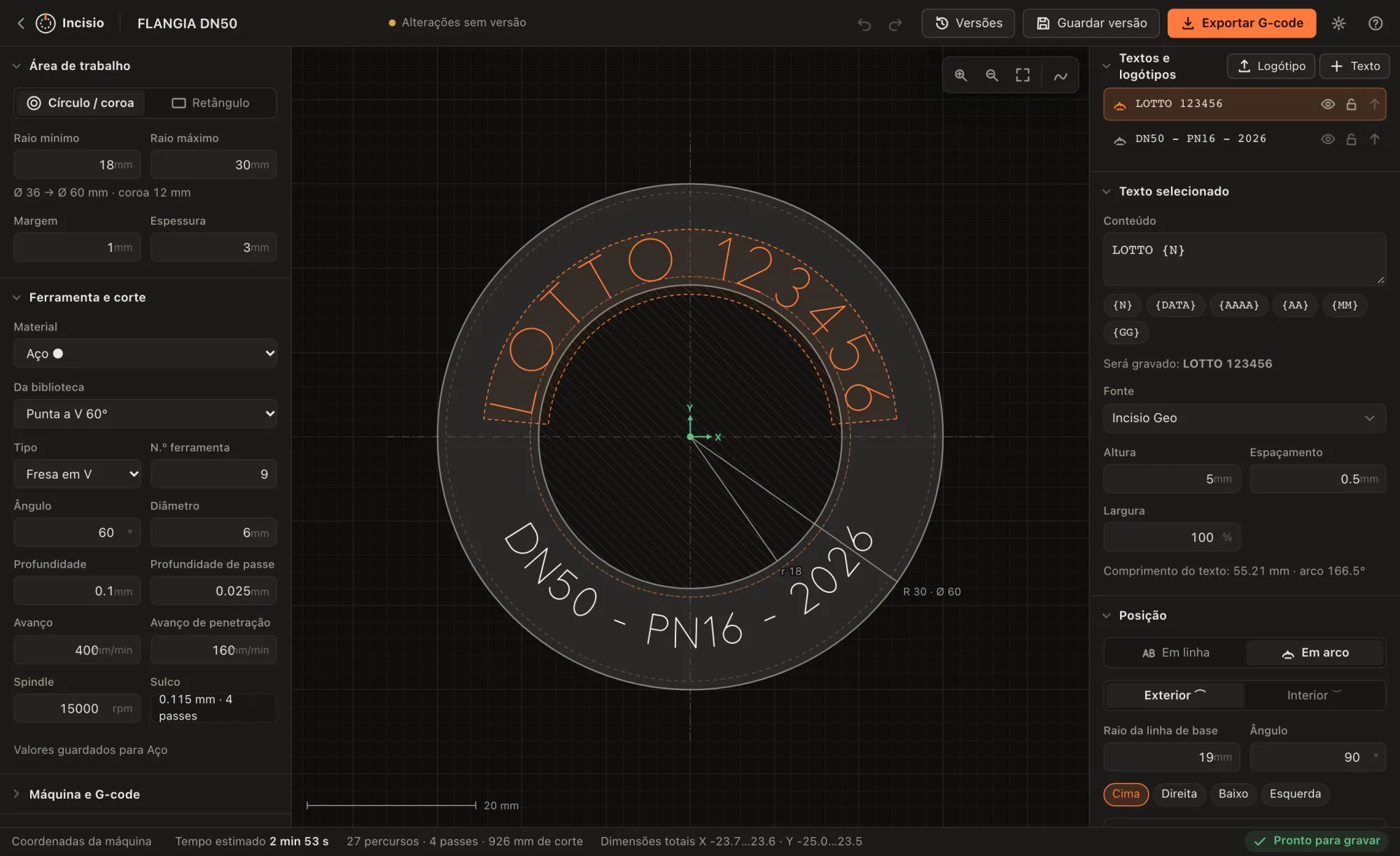

- 3Texto no arco
Arraste-o ao longo da circunferência e entre raios, com ajuste magnético a cada 45° e aos bordos do anel.
- 4Posicionamento
Em linha ou em arco, no exterior ou no interior, com raio e ângulo exatos e «Ajustar ao anel».
- 5Exportar G-code
Um ficheiro para o seu controlador, ou um lote num .zip com um ficheiro por número.
Área
Ø 36 → Ø 60 mmAnel de 12 mm · margem de 1 mmTextos
LOTTO {N}DN50 - PN16 - {AAAA}Fresa em V 60° · Ø 6
0,1 mm em 4 passagensSulco de 0,115 mmUCCNC · Arcos G2/G3 · 524 linhas
N200G00Z10.000 N210G00X-16.654Y9.146 N220G00Z2.000 N230G1Z-0.025F160.0 N240G3X-19.053Y7.858I-2.191J1.203F400.0 N250G3X-16.654Y9.146I0.208J2.491 N260G1Z-0.050F160.0
Como funciona
Da peça ao programa, em quatro passos.
- 01
Desenhe a área
Um anel circular com raio mínimo e máximo, um disco inteiro ou um retângulo. Com margem e espessura, e a escala sempre à vista.
- 02
Escreva o texto
Em linha ou em arco, com os tipos de letra de traço único incluídos.
{N}para o número de série,{DATA}e{AAAA}para datas. - 03
Escolha a ferramenta
Fresa em V, fresa de topo, fresa esférica ou ponta de diamante. A profundidade é dividida em passagens iguais e a largura do sulco é calculada.
- 04
Exporte o G-code
Para UCCNC, Mach3/4, LinuxCNC, GRBL ou ISO/Fanuc, com arcos G2/G3 e estimativa de tempo. Também em lote, um ficheiro por número.
Demonstração prática
Um trabalho real, do princípio ao fim.
Dois minutos e meio numa flange Ø 64: área de trabalho, número de lote no arco, tipos de letra de traço único, ferramenta, simulação da trajetória, versões e exportação de um lote de ficheiros G-code.
A interface e as legendas do vídeo estão em italiano; o Incisio também está disponível em inglês, alemão, espanhol, francês, neerlandês e português.
O que traz
Feito para quem grava texto, não móveis.
01
02
Números de série e lotes
{N} com zeros à esquerda e um incremento, que avança sozinho a cada exportação. Ou um .zip com um ficheiro por número.
03
Tipos de letra de traço único
Uma só passagem ao longo do traço, sem contornos duplicados. E os seus próprios tipos de letra TTF/OTF, gravados ao longo do contorno.
04
Passagens em ziguezague
A profundidade é dividida em passagens iguais; nos traços abertos a ferramenta vai e volta sem levantar.
05
Arcos G2/G3
As curvas passam a arcos dentro da tolerância escolhida: ficheiros mais curtos e movimento mais suave.
06
Fora dos limites? Vê-se
Se um texto sair do anel, é avisado enquanto o arrasta, largura do sulco incluída.
07
Versões com as alterações
Cada versão indica o que mudou, como «Texto: LOTTO 004127 → LOTTO 004128». Restaurar nunca apaga nada.
08
Logótipos SVG e DXF
Importe um desenho e grave o seu contorno, também em arco, rodado, redimensionado ou espelhado.
09
No computador ou no navegador
Uma aplicação para Mac, Windows e Linux que funciona sem ligação, ou o navegador em PC e tablet. Os seus projetos ficam no seu dispositivo.
Tipos de letra incluídos
Um traço, uma passagem.
Num tipo de letra de traço único cada letra é uma linha, não um contorno: a ferramenta segue-a uma só vez. Eis alguns exemplos, desenhados a partir dos mesmos dados que o Incisio utiliza.
- Incisio GeoIncisio
- Hershey SansHershey
- Hershey Serif mediumHershey
- Hershey ScriptHershey
- EMS ReadabilitySIL OFL 1.1
- EMS TechSIL OFL 1.1
- EMS NixishSIL OFL 1.1
- Hershey Gothic EnglishHershey
e mais 11: 19 no total, além de qualquer TTF/OTF que importe
Os tipos de letra Hershey foram originalmente criados pelo Dr. A. V. Hershey no U.S. National Bureau of Standards; o formato dos dados é de James Hurt, Cognition Inc. Os tipos de letra EMS são distribuídos sob a SIL Open Font License 1.1.
De onde vem
Nasceu de um trabalho real.
O Incisio nasceu no chão de fábrica: um número de lote para gravar numa faixa circular, diferente de cada vez, sem ter de o redesenhar num programa CAD/CAM pensado para algo completamente diferente.
O G-code desse trabalho foi desmontado e reproduzido: mesma estrutura, mesma ferramenta, mesmas passagens. O resto cresceu a partir daí: arcos, lotes, versões e tudo o que precisa quem grava texto todos os dias.
Line33
Limites, ditos com clareza
O que o Incisio não faz (ainda).
Traços, não preenchimentos
Os tipos de letra de traço único seguem o traço; os TTF e os logótipos, o contorno. Sem preenchimento nem desbaste de cavidades.
Profundidade constante
Todos os traços à mesma profundidade, em passagens iguais: sem gravação em V de profundidade variável.
Não comanda a máquina
O Incisio escreve o ficheiro G-code; carregue-o no controlador como de costume.
Sem nuvem
Os projetos ficam no dispositivo onde os cria, não numa loja online: faça cópias de segurança (a aplicação lembra-o ao fim de 30 dias).
Perguntas frequentes
É preciso uma conta ou uma ligação?
Não. Os seus projetos ficam no seu dispositivo, não num servidor, e a aplicação para Mac, Windows e Linux funciona sem internet.
Que controladores suporta?
Há pós-processadores para UCCNC, Mach3/4, LinuxCNC, GRBL e ISO/Fanuc, e pode definir os seus. Zero peça no centro ou num canto, com desvio X/Y.
Posso usá-lo sem instalar nada?
Sim: além da aplicação para Mac, Windows e Linux, o Incisio funcionará no navegador, em PC e tablet, nas versões recentes do Chrome, Edge ou Firefox.
Posso enviar o G-code para a máquina tal como está?
O ficheiro está pronto para o controlador, mas antes de uma peça verdadeira experimente-o na simulação do controlador e numa peça de ensaio, verificando o zero peça e a altura do Z.
Em que idiomas está a interface?
Italiano, inglês, alemão, espanhol, francês, neerlandês e português, com um tema claro e um escuro.
Começar
Em breve.
Estamos a preparar a primeira versão pública: poderá transferi-la para Mac, Windows e Linux e utilizá-la também no navegador, em PC e tablet. Volte a visitar-nos: aparecerá aqui.
macOS
Aplicação de ambiente de trabalho, funciona offline
Windows
Aplicação de ambiente de trabalho, funciona offline
Linux
Aplicação de ambiente de trabalho, funciona offline
No navegador
Em PC e tablet, sem instalar nada
Chrome, Edge ou Firefox recentes. Os projetos ficam no navegador do dispositivo que utiliza.
